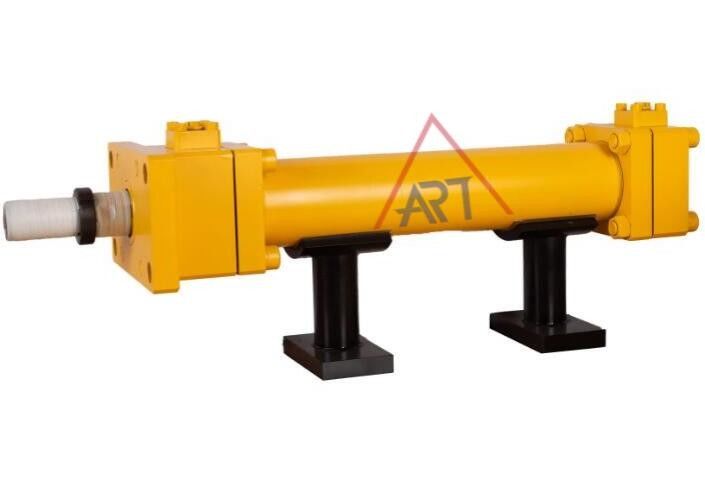

Vier Rod Design Versatility Engineering Hydraulic Cilinder Hoogste Werkdruk 160 Kgf/Cm ²

Eigenschap
1). Naleving van ISO-6020/2 Specificaties.
2). De hoogste werkdruk is 160 kgf/cm ²
3). Vier-staaf ontwerp, veelzijdigheid. Gemakkelijk onderhoud, strikte controle van het machinaal bewerken van nauwkeurigheid en het lage wrijving en hoge leven.
4). De externe dimensies zijn compatibel met Parker-de producten van HMI van het bedrijf binnen in de V.S.
5). Verscheidenheid van installatietypes voor klanten om te kiezen.
6). Kan in techniekmateriaal, zoals staal, metallurgie, schepen en andere machines worden gebruikt.
7). Compatibled met oliecilinders in Verpakker.

Installatie

Symbool	Naam	Tekening	Symbool	Naam	Tekening
BR	Basis		TC	Middentap
FA	Staafflens		Ta	Hoofdtap
FB	Hoofdflens		CA	Trekhaak
La	Voet		CITIZENS BAND	Dubbele trekhaak
Pond	Beëindigenhoeken

Aanpassing en het Testen van Hydraulische Cilinder

Eerst, verminder de werkdruk binnen de cilinder aan rond (0.5-1) MPa. Dan, maak de zuigerstang vergeldende motie uitvoeren en de uitlaatstop voor uitlaat openen.

De methode om te openen is als volgt:

Wanneer de zuiger het eind van zijn slag bereikt, open op het ogenblik de uitlaatstop wanneer de druk toeneemt, en sluit het onmiddellijk alvorens de terugkeer begint. Tijdens het uitlaatproces dat, kunt u een gesisgeluid horen, door de lossing van witte en troebele schuimende olie wordt gevolgd. Wanneer de lucht volledig wordt gelost, zal de uit bespoten olie duidelijk zijn. De uitlaatvolledigheid kan met het blote oog worden beoordeeld.

Als de hydraulische cilinder met een regelbaar als buffer optredend voor apparaat uitgerust is, en de zuiger in motie is, plaats eerst de gaspedaalklep aan een positie met een lager stroomtarief, en pas dan geleidelijk aan de grootte van de gaspedaalhaven tot aan de vereisten met. zijn.

Naast het uitvoeren van de bovengenoemde aanpassingstaken, is het noodzakelijk om olielekkage in diverse verzegelende componenten te controleren en of de bouten van de verbindende delen, los zijn om ongevallen te verhinderen.

Gebaseerd op het gebruik van de hydraulische cilinder, plan regelmatige inspectietijden en handhaaf inspectieverslagen.

1. Aanpassing van Uitlaatapparaat:

2. Aanpassing van het Als buffer optreden van voor Apparaat:

3. Inspectie van Diverse Delen van de Hydraulische Cilinder:

4. Regelmatige Inspectie:

Groeperingsstappen:

1.Turn borgmoer naar teller met de wijzers van de klok mee met 1/4circle door moersleutel.

2.Using hexuitdraai. moersleutel om thealignmentschroef B aan te passen:

1)met de wijzers van de klok mee, zal de staafsnelheid ver*tragen zijn

2)de teller met de wijzers van de klok mee, zal staafsnelheid omhoog zijn.

3.After groepering, gebruikshexuitdraai. wrerch om thealignment te bevestigen screwB, en dan thecushionnoot C aan te halen om mogelijk te verhinderen

lekkage van kussenverbinding D

4.Tighten de borgmoer A

Haven en kussenposities

BR-type	La-type
Standard=A: inputhaven B: Kussenpositie D: De positie van de controleklep

b.v.: ordevorm voor positie hca70-La-c-100x200-B-a

Input port=B positie

Cushion=Apositie

Kussenlengte

	Droeg (mm)	L	l
	32--63	20	10
	80--160	25	15
	180--224	30	27
	250	35	32

• Indien de beweging van een cilinder met lading boven 500mm/sec. is,
• Als de bewegende snelheid hoger is dan 750mm/sec, zouden de externe verminderende snelheidskleppen moeten worden gebruikt

De toepassing niet alleen voor productie het mechanische werktuigmachines en materiaal van de metaalverwerking, maar ook kan wijd in actuators van staal, de controle van de kernenergieinstallatie, passagiersliften, enz. worden gebruikt

Het specificeren van het nodig materiaal terwijl het opdracht geven tot

(1) N: NBR

(2) V: F≤200℃

Fabriek:

FAQ
Q1: Bent u een fabrikant of een handelsmaatschappij?
Wij hebben onze eigen fabriek, zodat kunnen wij de beste prijs ook verstrekken de eerste dienst.


Q2: Keurt u aanpassing of Niet genormaliseerde producten goed?
Ja, kunnen wij producten als vereiste klanten aanpassen.


Q3: Wat is uw MOQ?
MOQ hangt van onze cliëntenbehoeften af. Bovendien, wij stemmen in met proeforde vóór massaproduktie.


Q4: Hoe lang is uw levertijd?
Normaal, is de levertijd 7 dagen als wij voorraad hebben. Als wij geen voorraad hebben, vergt het 15-30 werkdagen. En het hangt ook van de hoeveelheid en de vereisten van producten af.


Q5: Wat zijn uw betalingstermijnen?
T/T. Als u om het even welke vragen hebt, gelieve te voelen vrij om ons te contacteren.
