Leibanen van de de Terugkeer de Plastic Lineaire Motie van het Beëindigenblok met het Type van Taillegroef Terugkeermethode

Product beschrijving:

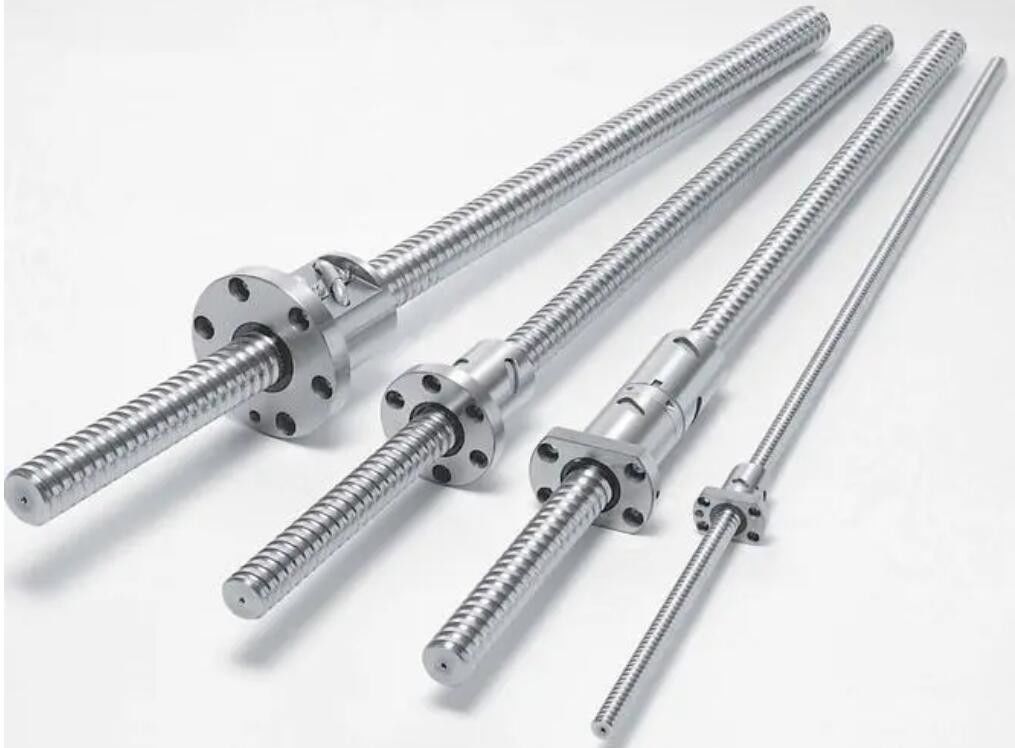

Kogelomloopspindel is een veelgebruikt transmissiecomponent in zowel gereedschaps- als precisiemachines.De belangrijkste functie is het omzetten van rotatiebeweging in lineaire beweging of koppel in axiale herhaalde kracht, terwijl het ook de kenmerken van hoge precisie, omkeerbaarheid en efficiëntie bezit.Vanwege de kleine wrijvingsweerstand worden kogelomloopspindels veel gebruikt in verschillende industriële apparatuur en precisie-instrumenten.

Lagers zijn een belangrijk onderdeel van moderne mechanische apparatuur.De belangrijkste functie is het ondersteunen van het mechanische roterende lichaam, het verminderen van de wrijvingscoëfficiënt tijdens de beweging en het garanderen van de rotatienauwkeurigheid.De kogelomloopspindel is doorgaans voorzien van een speciaal steunlager voor de schroef, met een contacthoek van 60°.Dit lager heeft een groot draagvermogen, lage snelheid en hoge nauwkeurigheid.Over het algemeen moeten lagers tijdens de installatie worden gekoppeld.De specifieke koppelingsmethode moet worden bepaald op basis van het gebruik van de werktuigmachine, en de twee uiteinden van de kogelomloopspindel zijn verbonden via lagers en lagerzittingen en vervolgens verbonden via lagerzittingen en uitrusting.De schroefmoer is via flenzen, spieën of schroefdraad met de moerzitting verbonden.Nadat u de lagers aan beide uiteinden van de schroefstang hebt geïnstalleerd, bevestigt u de lagers met borgringen of borgmoeren.Wanneer de kogelomloopspindel werkt, zal deze een axiale kracht produceren en zijn er lagers nodig die axiale stuwkracht kunnen weerstaan.

Om de werknauwkeurigheid van het toevoersysteem te verbeteren, moet het kogelomloopspindelmechanisme een hoge transmissiestijfheid hebben.Naast het vergroten van de stijfheid van de kogelomloopspindel zelf, moet het kogelomloopmechanisme worden ontworpen met een voldoende stijve draagstructuur en moet het op de juiste manier worden geïnstalleerd.De factoren die de stijfheid van de steunconstructie beïnvloeden, zijn onder meer de stijfheid van de lagerzitting, het contactoppervlak tussen de lagerzitting en de machineconstructie, en de stijfheid van het lager.

Universele kogelomloopspindel, gebruik van hoekcontactkogellagers is voldoende.Installeer de lagers "van aangezicht tot aangezicht" op de twee ondersteunende asuiteinden van de kogelomloopspindel.Als het een gespecialiseerde schroefstang is voor speciale apparatuur en als de installatiehandleiding van de apparatuur het gebruik van gespecialiseerde lagers vereist, monteer dan volgens de relevante instructies.

In het draagvermogen van de kogelomloopspindel bestaan ​​zowel radiale als axiale belastingen tegelijkertijd, en er moet rekening worden gehouden met de keuze van lagers.Veelgebruikte lagers die tegelijkertijd de belasting kunnen weerstaan, zijn onder meer hoekcontactlagers en kegelrollagers.De eerste richt zich op droge, lichte belasting en velden met hoge snelheid, terwijl de laatste zich richt op zware belasting en situaties met lage snelheid.Opgemerkt moet worden dat de bovengenoemde twee typen lagers over het algemeen in paren worden gebruikt en ten opzichte van elkaar worden geïnstalleerd (van aangezicht tot aangezicht of van achteren naar achteren), wat de axiale beweging van de schroefstang kan beperken.

Installatie-instructies voor kogelomlooplagers: met behulp van de installatiehuls is de diameter van de huls hetzelfde als de binnenring van het lager, en het materiaal kan een aluminium of koperen huls zijn om de binnenring erin te drukken. Als de tolerantie krap is of de perspassing strak is, het lager moet worden verwarmd.Let erop dat u de contacthoek van de pijl of het rolelement in het lager in zijn volledige positie in acht neemt.Over het algemeen wordt het rug aan rug of van aangezicht tot aangezicht gecombineerd en tenslotte de borgmoer vastgeschroefd.Retroreflectordetectoren worden over het algemeen gebruikt om de lagers te positioneren.

Functies:

Kogelomloopspindel heeft veel uitstekende eigenschappen.Het heeft een hoog rendement met meer dan 90% testapparatuur en kwaliteitscontroleproces.Vanwege de superieure oppervlaktekwaliteit en de strikte grootte van de bal, heeft deze een lage temperatuurstijging.Met een kleine temperatuurstijging en maatregelen zoals voorspannen en het elimineren van speling, wordt een hoge nauwkeurigheid bereikt.Er kan een hoge snelheid worden bereikt, omdat de machine hierdoor betrouwbaar meer dan 60 m/min kan draaien en de schroefstang en moer zijn verwerkt met uitstekende materialen.Er is geen stroperige wrijving tussen de schroef en de moer, waardoor de terugstelnauwkeurigheid behouden blijft.Aan het uiteinde van de moer is een speciaal stofpreventieapparaat ontworpen dat algemeen onderhoud vereist.Door strikte controle van de materiaal- en oppervlaktehardheid HRC62 van de schroef (koolstofstaal) en moer (gelegeerd staal) heeft de kogelomloopspindel een lange levensduur.

Technische parameters:

Toepassingen:

Het gebruik van kogelomloopspindels wordt veel gebruikt in veel industrieën:

Industriële machines: CNC-bewerkingscentrum, CNC-draaibank, CNC-bed, CIC-draadsnijmachine, CNC-boormachine, portaalfreesmachine, laserverwerkingsapparatuur, markeermachine, CNC-graveermachine, tekenmachine IC-verpakkingsmachine, CIC-ontladingsmachine, CWC-slijpen machine, glasmachines, textielmachines, houtbewerkingsmachines, druk- en verpakkingsmachines, petroleummachines, metallurgische machines, tabaksmachines.

Elektronische machines: robotarm, testmachines, meetapparatuur, XY-platform, medische apparatuur, fabrieksautomatiseringsapparatuur.

Transmissiemachines: metalen warmtebehandelingsapparatuur, kernreactieapparatuur, actuatoren.

Lucht- en ruimtevaartindustrie: klepactuator voor vliegtuigen, stoelactuator, luchthaveninstallatieapparatuur, radioantenne-actuator, deur- en raambediening, bediening van medische bedden, uitrusting voor parkeerterreinen.

Maatwerk:

• Laag geluidsniveau en duurzaam:Onze lineaire bewegingsgeleidingen hebben een laag geluidsniveau en duurzame eigenschappen, waardoor u een stillere en duurzame bewegingsoplossing krijgt.
• Lengte:Onze geleidingen kunnen een lengte van maximaal 10 meter bereiken, waardoor u precies de maat krijgt die u nodig heeft voor uw toepassing.
• Structuur:Onze geleidingen zijn samengesteld uit assen, moeren en kogellagers, waardoor u een stevige en betrouwbare bewegingsoplossing krijgt.
• Schroefbalstructuur:Onze kogelomloopspindel, kogellagerschroef en gerolde kogelomloopspindel bieden u hoge snelheden en zware belastingsmogelijkheden.
• Diameter:Onze geleidingen zijn verkrijgbaar in diameters variërend van 12-50 mm, waardoor u precies de maat krijgt die u nodig heeft voor uw toepassing.

Verpakking en verzending:

Lineaire bewegingsgeleidingen worden veilig verpakt en verzonden met het juiste verpakkingsmateriaal om het product te beschermen tegen schade tijdens transport.Alle artikelen worden zorgvuldig geïnspecteerd voordat ze worden verpakt en verzonden.

Om een ​​veilige levering te garanderen, zijn de lineaire bewegingsgeleidingen voorzien van noppenfolie om ze te beschermen tegen mogelijke schade tijdens het transport.Voor grotere artikelen worden ze ook in een kartonnen doos geplaatst en afgesloten met verpakkingstape.

Vóór verzending worden de lineaire bewegingsgeleidingen gecontroleerd op eventuele gebreken of defecten.Als er iets wordt gevonden, worden deze onmiddellijk vervangen of gerepareerd voordat ze worden verzonden.
