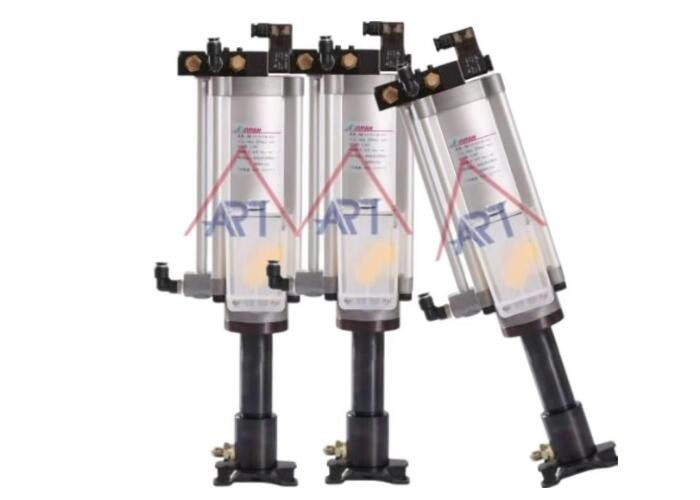

De Cilinderdiameter 12 van Unclamping van de luchtolie Hulp Pneumatische: ø125 druk Opvoerende Verhouding 11:1/30:1

De Cilinderdiameter 12 van Unclamping van de luchtolie Hulp Pneumatische: ø125 druk Opvoerende Verhouding 11:1/30:1

Op zwaar werk berekende de luchtcilinder van de luchtolie

70cc op zwaar werk berekende luchtcilinder

110cc hydraulische luchtcilinder

Plaats van herkomst:

Jiangsu, China

Certificering:

CE

Modelnummer:

BMV - FA

Contact de V.S.

Verzoek om een Citaat
Productdetails
Naam:
De Spanningsverhoger van Unclamping van de luchtolie
Pneumatische Cilinder Diameterperature:
12: Ø125
Druk Opvoerende Verhouding:
11:1/30:1/12.7:1/39:1
Druk erro:
Binnen 0.1Mpa
Toepassing:
Voor CNC het messenuitwisseling van het machinecentrum
Olie:
46#-de hydraulische olie van de slijtageweerstand
Betaling & het Verschepen Termijnen
Min. bestelaantal
1set
Verpakking Details
Karton en Houten pallet
Levertijd
7days--30days
Betalingscondities
T/T
Productomschrijving

Productkenmerken:

Compatibiliteit:Het product is geschikt voor gebruik in bel- en klokgetallen en andere toepassingen.

Snel snijden: het product is ontworpen om aan de behoeften van snel snijden te voldoen, wat betekent dat het met hoge snelheden kan werken met behoud van nauwkeurigheid en precisie.

Directe bevestiging: Het product kan rechtstreeks op de hoofdas worden gemonteerd voor het snijden, waardoor het gemakkelijk te installeren en te gebruiken is.

Snel wisselen van messen: het product heeft een supersnelle vermogen om messen te wisselen, waardoor de wisseling van messen binnen één seconde mogelijk is.

Verbeterde detectie: De machine kan worden gedetecteerd aan de hand van de positie van de bovenste en onderste lossing van het klemgereedschap, waardoor de nauwkeurigheid en snelheid van de mechanische werktuigwisseling worden verbeterd.Deze functie zorgt ervoor dat het gereedschap correct is geplaatst en bevestigd, die essentieel is voor het behoud van nauwkeurigheid en precisie tijdens het snijden.

Over het algemeen lijkt het product ontworpen te zijn voor snelle snijtoepassingen en bevat het functies zoals snelle wisseling van het mes en verbeterde detectie om de productiviteit en nauwkeurigheid te verhogen.Het feit dat het rechtstreeks op de hoofdas kan worden gemonteerd voor het snijden maakt het ook een handig en gebruiksvriendelijk gereedschap.

Werkfunctie:

1De cilinder is speciaal ontworpen voor verticale en ingebouwde spindels en levert hydraulische kracht en kan worden gebruikt met hydraulische druk.

De Cilinderdiameter 12 van Unclamping van de luchtolie Hulp Pneumatische: ø125 druk Opvoerende Verhouding 11:1/30:1 0

2Het modulaire ontwerp omvat bedieningskleppen met aan de muur gemonteerde aansluitingen, alsook verborgen pneumatische en hydraulische lijnen.die niet alleen de gasstroom verbeteren, maar ook het uiterlijk beknopter en aantrekkelijker maken, waarbij de installatietijd wordt bespaard en de kosten van de gezamenlijke luchtleidingen worden verlaagd.

De Cilinderdiameter 12 van Unclamping van de luchtolie Hulp Pneumatische: ø125 druk Opvoerende Verhouding 11:1/30:1 1

Wat veroorzaakt een hydraulisch cilinderlek?


Een hydraulische cilinder kan uit verschillende oorzaken lekken:

Natuurlijke slijtage: afdichtingen, die cruciaal zijn voor het behoud van een strak afdichting in de cilinder, degraderen natuurlijk in de loop van de tijd door constante blootstelling aan hydraulische vloeistof, drukveranderingen,en wrijvingWanneer deze afdichtingen verslijten, verliezen ze hun vermogen om de vloeistof effectief te bevatten, wat leidt tot lekken.

Mechanische beschadiging: de cilinderstaaf, die in de cilinder heen en weer beweegt, kan schrammen of andere vormen van beschadiging ondergaan.waardoor hydraulische vloeistof ze kan omzeilen en eruit kan lekken.

Verontreiniging: De aanwezigheid van verontreinigende stoffen zoals vuil, puin of deeltjes in de hydraulische vloeistof kan slijtage of beschadiging van de afdichtingen veroorzaken.Dit brengt hun vermogen om een strak zegel te behouden in gevaar., wat leidt tot lekken.

Overmatige druk: Als het hydraulische systeem een druk heeft die hoger is dan zijn ontwerpcapaciteit, kunnen de afdichtingen falen of de hydraulische lijnen scheuren, wat leidt tot lekken.

Installatiefouten: Onjuiste installatie van afdichtingen of andere onderdelen kan gaten of misleidingen veroorzaken, waardoor vloeistof lekt.Het is van cruciaal belang de richtlijnen van de fabrikant te volgen en de juiste installatietechnieken toe te passen om dergelijke lekken te voorkomen.

Corrosie: Door blootstelling aan corrosieve elementen of verontreinigde hydraulische vloeistof kan er na verloop van tijd een corrosie ontstaan in het systeem.

Temperatuur effecten: extreme temperaturen kunnen de eigenschappen van hydraulische vloeistof en de flexibiliteit van afdichtingen beïnvloeden.terwijl lage temperaturen ervoor kunnen zorgen dat zegels verharden en hun effectiviteit verliezen, beide leiden tot mogelijke lekken.

Algemene slijtage en veroudering: zoals elk mechanisch systeem, hydraulische cilinders ervaren slijtage en veroudering in de loop van de tijd.verhoging van de kans op lekkenRegelmatig onderhoud en inspectie zijn essentieel om deze problemen te identificeren en aan te pakken voordat ze tot lekken uitgroeien.

Om lekkages van hydraulische cilinders te beperken, moeten proactieve maatregelen worden genomen, zoals routinematige inspecties, tijdige vervanging van versleten onderdelen, gebruik van kwalitatief hoogwaardige hydraulische vloeistof,en de naleving van de juiste installatie- en bedrijfspraktijken is essentieel.

Bestelformulier

BMV-10 U-16 M-70 MA

1) 2) 3) 4) 5) 6)

BMV:Overladen pneumatische cilinder met mespunctie
1) Diameter 10:Ø100 12:Ø125
2) Toepasselijk model U: gebruikt voor MC
3) Oliedrukverhouding 11=11:1 12=12:1 16=16:1 25=25:1 30=30:1 39=39:1 51=51:1
4)

M:met hydraulische detectie-inrichting

N:Geen hydraulisch detectietoestel

5) Volume van de speeksel 50cc, 70cc, 110cc, 150cc, enz.
6) Montage-type FA:verticaal type,LB:horizontaal type

Productbeschrijving

1Werkdruk: De pomp kan werken binnen een drukbereik van 0,4 megapascals (MPa) tot 0,6 MPa. Dit kan ook worden uitgedrukt als 4 kg-kracht per vierkante centimeter (kgf/cm2) tot 6 kgf/cm2.De gecomprimeerde lucht die wordt gebruikt om de pomp te filteren, moet ook binnen dit drukbereik liggen.


2Transmissie-olie:De pomp is ontworpen om te werken met een specifieke viscositeitsgraad van olie, die ISO VG32 of een gelijkwaardige viscositeitsgraad is.
Werktemperatuur: de pomp kan werken binnen een temperatuurbereik van 0 tot 60 graden Celsius.
Split-out hoeveelheid: De pomp kan vier verschillende hoeveelheden olie produceren, 150cc, 110cc, 70cc en 50cc.
Spanning: de pomp kan met drie verschillende spanningsniveaus werken, namelijk DC24, AC110 en AC220.

geschikt voor directe aandrijving, ingebouwde spindel met motor, enz., speciaal bestemd voor snelsnijden:
De hydraulische motor of spindel is ontworpen voor gebruik in directe aandrijvingstoepassingen, zoals ingebouwde motorspindels.

De motor of spindel is speciaal ontworpen voor het snijden met hoge snelheid, wat aangeeft dat deze in staat is om met hoge snelheden te werken en tegelijkertijd zijn prestaties en betrouwbaarheid te behouden.

Veelgestelde vragen

Q1: We hebben onze eigen fabriek en kunnen de beste prijs en service bieden.

Q2: We accepteren op maat gemaakte of niet-standaard producten.

Q3: Het MOQ hangt af van de behoeften van de klant, en proeforders zijn welkom voor massaproductie.

Q4: De levertijd is 7 dagen als het bedrijf voorraad heeft, en 15-30 werkdagen als we geen voorraad hebben.

V5: De betalingsvoorwaarden van het bedrijf zijn T/T.

V6: De onderneming verstrekt geen monsters.

Het werkingsprincipe van de hydraulische cilinder

Hydraulische cilinders werken op basis van de principes van de vloeistofmechanica en de wet van Pascal, die stelt dat de druk die op een beperkte vloeistof wordt uitgeoefend, in alle richtingen gelijk wordt overgedragen.Hier is een gedetailleerde uitleg van de werkende theorie van hydraulische cilinders:

Basiscomponenten

  1. Cylindervat: Het hoofdstuk van de cilinder dat de zuiger en de hydraulische vloeistof bevat.
  2. Piston: Een vaste cilinder die binnen het vat heen en weer beweegt.
  3. Kolvenstang: Aan de kolven bevestigd, strekt deze zich uit de cilinder om de gegenereerde kracht over te brengen op de belasting.
  4. Eindkappen: De uiteinden van de cilinder, die doorgaans poorten bevatten voor de in- en uitgang van vloeistoffen.
  5. Afdichtingen: voorkomen dat vloeistof lekt en handhaven van de druk in de cilinder.
  6. Hydraulische vloeistof: Oncompressieve vloeistof (meestal olie) die de toegepaste druk overbrengt.

Werkingsbeginselen

1Installatie van het hydraulisch systeem

  • Een hydraulische pomp genereert stroom en druk in de hydraulische vloeistof.
  • De hydraulische vloeistof wordt door een reeks kleppen en slangen in de cilinder geleid.

2. Fluid Power Transmission

  • Wanneer de hydraulische vloeistof via de ingangspoort in de cilinder wordt gepompt, oefent deze druk uit op de zuiger.
  • Volgens de wet van Pascal wordt deze druk in alle richtingen binnen de cilinder gelijk overgedragen.

3. Pistonbeweging

  • Als de vloeistof in de onderkant van de zuiger wordt gepompt, strekt de zuigerstaaf zich uit.
  • Omgekeerd, als vloeistof naar de staafzijde (de bovenkant van de zuiger) wordt geleid, trekt de zuiger zich terug (beweging naar binnen).

4. Krachtsopwekking

  • De door de zuiger uitgeoefende kracht is een product van de hydraulische druk en het oppervlak van de zuiger
  • 5. Controlemechanismen
  • Valven: Beheersen de richting, druk en doorstroming van de hydraulische vloeistof.
  • Stroomregelkleppen: regelen de snelheid van de zuiger door de snelheid van de vloeistofstroom in de cilinder te regelen.
  • Drukverlagende kleppen: beschermen het systeem tegen overmatige druk door vloeistof af te leiden wanneer de druk een vastgestelde limiet overschrijdt.

Types hydraulische cilinders

1. enkelwerkende cilinders

  • De vloeistofdruk wordt alleen aan één kant van de zuiger uitgeoefend, waardoor de beweging in één richting plaatsvindt.
  • Een terugkeermechanisme (veer of externe kracht) wordt gebruikt om de zuiger terug te bewegen wanneer de druk wordt losgelaten.

2. Dubbelwerkende cilinders

  • De vloeistofdruk kan aan beide zijden van de zuiger worden uitgeoefend, waardoor de beweging in beide richtingen gecontroleerd kan worden.
  • Meer veelzijdig en vaak gebruikt in verschillende toepassingen.

Toepassingen

Hydraulische cilinders worden veel gebruikt in toepassingen die aanzienlijke kracht en nauwkeurige controle vereisen, zoals:

  • Bouwmachines: graafmachines, laadmachines, kranen.
  • Industriële machines: persmachines, spuitgietmachines, transportersystemen.
  • Autosystemen: remmen, ophanging.
  • Lucht- en ruimtevaart: landingsgestel, vluchtbesturingsapparaten.

Voorbeeld: Uitbreidings- en terugtrekkingscyclus

  1. Verlenging:

    • De hydraulische vloeistof wordt in de cilinder aan de zuigerzijde gepompt.
    • De toenemende druk dwingt de zuigerstaaf om zich uit te strekken, waardoor de lading wordt geduwd.
  2. Intrek:

    • De richtingsklep schakelt, waardoor hydraulische vloeistof in de staafzijde van de cilinder kan stromen.
    • De druk aan de staafkant dwingt de zuiger om zich terug te trekken, waardoor de lading wordt getrokken.

Conclusies

De werkingstheorie van hydraulische cilinders draait om het gebruik van hydraulische vloeistof om kracht en beweging over te brengen.hydraulische cilinders kunnen een aanzienlijke kracht genereren en verschillende taken uitvoeren in industriëleDe nauwkeurige controle over druk en stroom maakt hydraulische systemen zeer efficiënt en veelzijdig voor talrijke mechanische bewerkingen.
