Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug

Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug

90mm Hydraulische Cilinder

240mm Hydraulische Cilinder

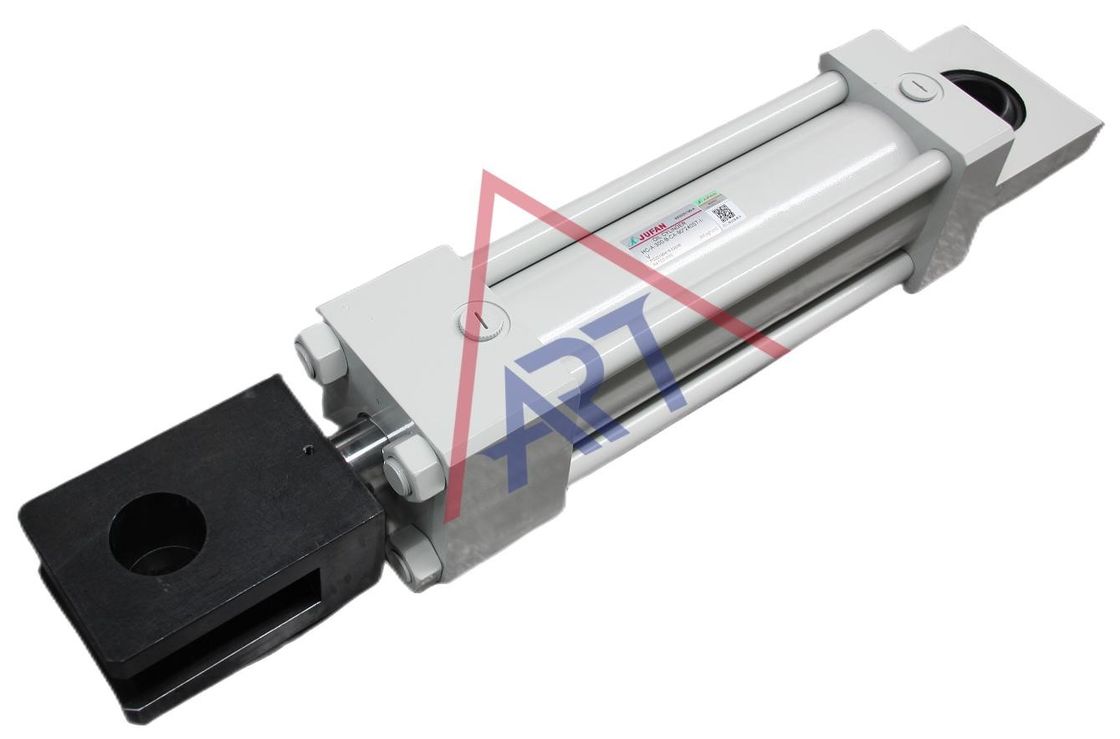

Dubbelwerkende Hydraulische Oliecilinder

Plaats van herkomst:

Jiangsu, China

Merknaam:

Jufan

Certificering:

CE

Modelnummer:

HCA-300-D-CA-90*240ST

Contact de V.S.

Verzoek om een Citaat
Productdetails
Naam:
Dubbelwerkende oliecilinder
Boren:
90 mm
Druk:
300kgf/Cm ³
Een beroerte:
240 mm
Motietype:
Groepering (vooruit en terug)
Toepassing:
Graafwerktuig/Kraan/Hydraulische opheffende hefboom
Betaling & het Verschepen Termijnen
Min. bestelaantal
1
Prijs
negotiable
Verpakking Details
Karton dat Houten Verpakking inpakt
Levertijd
7days--30days
Betalingscondities
T/T
Productomschrijving

Een- en dubbelwerkende hydraulische cilinders zijn actuatoren die in hydraulische systemen worden gebruikt.

  1. met een vermogen van meer dan 50 W

    • Deze cilinders hebben één poort waardoor de hydraulische vloeistof binnenkomt.
    • De hydraulische vloeistof wordt alleen aan één kant van de zuiger gebruikt om beweging te creëren.
    • De terugkeer van de zuiger wordt meestal bereikt door een externe kracht, zoals een veer of een externe belasting.
    • Veel voorkomende toepassingen zijn waar de lading alleen in één richting moet worden verplaatst en er een externe kracht is om de zuiger terug te trekken.
  2. met een vermogen van meer dan 10 W;

    • Deze cilinders hebben twee poorten: één voor het binnenkomen van vloeistof en een andere voor het uitgaan van vloeistof.
    • Hydraulische vloeistof wordt afwisselend aan beide zijden van de zuiger gebruikt om deze uit te breiden en terug te trekken.
    • Dubbelwerkende cilinders zijn veelzijdiger omdat ze in beide richtingen kunnen werken.
    • Ze worden vaak gebruikt in toepassingen waar een nauwkeurige controle over de uitbreiding en terugtrekking van de zuiger vereist is.

Kortom, het belangrijkste verschil is dat single-acting cilinders gebruik maken van hydraulische vloeistof aan de ene kant van de zuiger, meestal afhankelijk van een externe kracht voor de terugslag.dubbelwerkende cilinders gebruiken hydraulische vloeistof aan beide zijden van de zuigerDe keuze tussen beide is afhankelijk van de specifieke eisen van het hydraulische systeem en de toepassing.



Een hydraulische cilinder is een soort aandrijver die de energie van onder druk geplaatste hydraulische vloeistof omzet in mechanische energie, waardoor lineaire beweging ontstaat.of plaatsbelastingen in verschillende mechanische systemen.

In wezen fungeren hydraulische cilinders als de spier in hydraulische systemen, waardoor de nodige kracht en beweging worden geboden om taken uit te voeren in tal van toepassingen,van zware machines tot industriële automatisering.



Wat is een lineair leidingssysteem?



Een lineair geleidingssysteem verwijst naar de algehele regeling of opstelling die lineaire gidsen omvat om gecontroleerde en precieze lineaire beweging te vergemakkelijken.

Lineaire geleidingsrails: Dit zijn lange, rechte rails die een glad en vlak oppervlak bieden waarlangs de lineaire beweging zal plaatsvinden.Ze hebben vaak kenmerken zoals groeven of sporen om de wagen te huisvesten.

Een wagen is een onderdeel dat zich langs de lineaire geleidingsrail beweegt. Het is gemonteerd op lagers of rollen om een soepele en lage wrijving te garanderen.De wagen is meestal bevestigd aan de lading of de machine die lineair moet bewegen.

Dit is het systeem dat verantwoordelijk is voor het aansturen van de lineaire beweging.of andere mechanismen, afhankelijk van het specifieke ontwerp en de eisen van het lineaire geleidingssysteem.

Ondersteuningsconstructies: Deze omvatten beugels, steunstukken of frames die de lineaire geleidingsrails op hun plaats houden en de stabiliteit van het totale systeem bieden.

Lineaire geleidingssystemen vinden toepassingen in verschillende industrieën, waaronder CNC-machines, robotica, geautomatiseerde productie,en andere precisiemachines waarvoor een gecontroleerde en herhaalbare lineaire beweging essentieel isZij zijn van cruciaal belang om de nauwkeurigheid te waarborgen, de wrijving te verminderen en de algemene prestaties van machines en apparatuur te verbeteren.





Installatie



Symbool Naam Tekening Symbool Naam Tekening
SD Basis Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 0 TC Intermediate trunnion Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 1
FA Vlies van de staaf Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 2 TA Hoofdtrunnion Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 3
FB Hoofdflens Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 4 CA Klevis Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 5
LA Voet Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 6 CB Tweeledige splitsing Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 7
LB Eindhoeken Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 8



Aanpassing en beproeving van de hydraulische cilinder



Verlaag eerst de werkdruk in de cilinder tot ongeveer (0,5-1) MPa. Laat vervolgens de zuigerstaaf een wisselbeweging uitvoeren en open de uitlaatstop voor uitlaat.

De openingswijze is als volgt:

Wanneer de zuiger het einde van zijn slag bereikt, opent u de uitlaatklep op het moment dat de druk stijgt en sluit u deze onmiddellijk voordat de terugkeer begint.je kunt een piepende geluid horenWanneer de lucht volledig is afgevoerd, zal de gespoten olie helder zijn.





Als de hydraulische cilinder is uitgerust met een verstelbare bufferinrichting en de zuiger in beweging is, moet eerst de gasklep worden ingesteld in een positie met een lagere doorstroming.en vervolgens geleidelijk aanpassen van de grootte van de gaspoort totdat aan de vereisten is voldaan.



Naast de bovenstaande aanpassingswerkzaamheden dient te worden gecontroleerd of er olielekkages zijn in verschillende afdichtingsonderdelen en of de bouten van de verbindingsonderdelen los zijn.om ongevallen te voorkomen.



Gebaseerd op het gebruik van de hydraulische cilinder, regelmatig inspectietijden plannen en inspectie records bijhouden.

  1. Aanpassing van de uitlaat:

  2. Regeling van het bufferapparaat:

  3. Inspectie van verschillende onderdelen van de hydraulische cilinder:

  4. Regelmatige inspectie:

Alignment stappen:


1Draai de slotnoot tegen de klok in met een vierkante cirkel.



2.Met behulp van een hex. sleutel de schroef B:

1) in de richting van de klok, zal de snelheid van de staaf vertragen

2) tegen de klok in de richting van de klok, de staaf snelheid zal worden verhoogd.



3.Na de uitlijning wordt met behulp van een zeshoekwerktuig de uitlijningsschroef B bevestigd en vervolgens de kussensnoot C gespannen om mogelijke



lekken uit kussensluiting D



4- Streng de slotmoer A.

Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 9



Port- en cushionposities



SD-type LA-type

Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 10

Standard=A:invoerpoort B:kussingspositie D:controleventielpositie

Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 11



bv. bestelformulier voor post HCA70-LA-C-100X200-B-B-A

Invoerpoort = B-positie

Kussing=A positie



De lengte van het kussen

Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 12 Bor ((mm) L Ik...
32-63 20 10
80 tot en met 160 25 15
180- 224 30 27
250 35 32
  • Indien de beweging van een cilinder met lading hoger is dan 500 mm/sec,
  • Als de bewegende snelheid hoger is dan 750 mm/sec, moeten externe snelheidsreductieventielen worden gebruikt.

Het verzoekniet alleen voor de productie van mechanische werktuigmachines en metaalverwerkingsapparatuur, maar kan ook op grote schaal worden gebruikt in aandrijvingen van staal, besturing van kerncentrales, passagiersliften, enz.


Type Symbool Tekening Met Bellow Warmtebestendige Bor ((mm)
Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 13

Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 14

32,40,50,63,80,100,125,150,180,200,224,250
Dubbel optreden HCA Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 15 HCA-H HCA-J
Doppelstaaf HCC Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 16 HCC-H HCC-J
Doppelstaven met uitlijning HCD Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 17 HCD-H HCD-J



HC2- Dat is...Een- Dat is...70- Dat is...    - Dat is...SD- Dat is...C- Dat is...100- Dat is...200ST- Dat is...    - Dat is...    - Dat is...    - Dat is...    - Dat is...    - Dat is...

1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)



HC2:Tie-Rod Hydraulische cilinders
1) Type

A: dubbele acteren

C:dubbele staven
D:dubbele staven met slaguitlijning

2)Bedrijfsdruk

70: 70 kgf/cm2

140: 140 kgf/cm2

3) Performance blank: (standaardgebruik) H:onder
J:warmte/erosiebestendige ((de hoogste temperatuur is 200°C)
4)Montage-type SD/FA/FB/CA/CB/LA/LB/TA/TC
5)Stabgrootte

C: Classe B: B-klasse



Opmerking: 1standaard:staaf van de klasse HC-70+C


2.Standaard:staaf van klasse HC-140+B


3Gelieve te specificeren wanneer de staaf van klasse HC-70+B of de staaf van klasse HC-140+C

6)Bor ((mm) 32,40,50,63,80,100,125,150,180,200,224,250
7)Slag (mm) Max.stroke=Max. lengte van de slag-min. lengte van de slag
8)Kussensleutel:

geen kussen



B: kussen aan beide zijden



R: Kussen op de staafdek



H: Kussen op hoofdbedekking

9) Verbindingen Y

Y:Yconnector

I:I-connector

10)Aanpassing van de slag

alleen voorwaarts uitlijning en uitlijning < of = slaglengte

11)Poortpositie


12)Kussingspositie
13)Olieverzegelingsmateriaal blank NBR (standaardgebruik),2: PU 3:FPM



Specificeren van het benodigde materiaal bij het bestellen

(1)N:NBR

(2)V:F≤200°C

Boren X
32.40.50 1/3.5xstroke+45
63.80.100 1/4xstroke+55
125.150180.200 1/5xstroke + 65
224.250 1/6xstroke + 80



Fabriek:

Druk 300kgf/Cm ³ Dubbelwerkende Hydraulische de Slagduw van de Oliecilinder vooruit en Trekkrachtrug 18
 met een vermogen van niet meer dan 50 W



Een hydraulische cilinder is een actuator die energie omzet in beweging.en hydraulische cilinders doen dit door gebruik te maken van de energie van onder druk geplaatste hydraulische vloeistof.

Dit is hoe het werkt:

Inlaatenergie: de inlaatenergie is in de vorm van hydraulische druk die op de vloeistof in de cilinder wordt uitgeoefend.

Cylinderconstructie: De hydraulische cilinder bestaat uit een cilindrische loop, een zuiger en hydraulische vloeistof.

Krachtopwekking: Wanneer hydraulische vloeistof onder druk wordt gezet, oefent deze kracht uit op de zuiger.

Beweging: Door de beweging van de zuiger ontstaat een lineaire beweging die, afhankelijk van het ontwerp en de toepassing, voor verschillende doeleinden kan worden gebruikt, zoals tillen, duwen, trekken of buigen.

Hydraulische cilinders worden veel gebruikt in verschillende industrieën voor zware toepassingen waar grote kracht vereist is.Het maakt ze uitstekende keuzes voor activering in bouwmachines., machines en andere mechanische systemen.



Reparatie van een hydraulische cilinderDit is een algemene handleiding om u te helpen door het proces:



Gereedschap en benodigde materialen:
Schroevendraaiers
Verzegelingskit (specifiek voor het model van de cilinder)
Reinigingsoplosmiddel
Glijmiddel
Torcensleutel
hamer met zacht gezicht


Stapjes:
Veiligheid op de eerste plaats:

Zorg dat het hydraulische systeem gedempt is.
Ontkoppelen van de hydraulische lijnen en verwijderen van de cilinder van de machine.
Maak de buitenkant van de cilinder schoon om besmetting te voorkomen.
Afsnijden:

Verwijder de cilinderkoppen of de klittenmoeren met passende gereedschappen.
Verwijder de zuigerstaaf voorzichtig uit de cilindervat.
Verwijder de afdichtingen, veegschermen en lagers van de zuiger en de klier.



Inspectie:

Controleer of de zuigerstaaf recht is, of er gaten of stippen zijn.
Controleer de cilindervat op slijtage of beschadiging.
Onderzoek alle afdichtingen en lagers op sporen van slijtage of beschadiging.


Reiniging:

Reinig alle componenten grondig met een geschikt oplosmiddel.
Zorg ervoor dat er geen puin overblijft dat het systeem kan besmetten.
Vervanging van zegels:

Vervang alle afdichtingen, ruitenwissen en lagers door nieuwe uit de afdichtingskit.
De nieuwe afdichtingen moeten worden gesmeerd om de installatie te vergemakkelijken.



Hermontage:

Verzamel de zuiger en de klier met nieuwe afdichtingen in de juiste richting.
De zuigerstaaf wordt voorzichtig weer in de cilindervat geplaatst.
Bevestig de eindkappen of klittennootjes volgens de koppelspecificaties van de fabrikant.
Testing:

Verbind de hydraulische leidingen opnieuw en stop het systeem om alle lucht te verwijderen.
Test de cilinder onder lage druk op lekken.
Verhoog geleidelijk de druk en zorg ervoor dat de cilinder soepel en correct werkt.


Tips:
Documentatie: Raadpleeg de servicehandleiding van de fabrikant voor specifieke instructies met betrekking tot uw hydraulische cilindermodel.
Verzegelpakketten: Gebruik altijd een verzegelpakket dat specifiek is voor uw cilindermodel om ervoor te zorgen dat het goed past en functioneert.
Milieu: Verricht de reparatie in een schone omgeving om besmetting te voorkomen.
Nauwkeurigheid: Let op details, vooral bij het hanteren van afdichtingen en het opnieuw samenstellen van onderdelen.
Als u ernstige schade ondervindt of als de cilinder na de reparatie niet goed functioneert, is het misschien het beste om een professional te raadplegen of de cilinder te vervangen.
