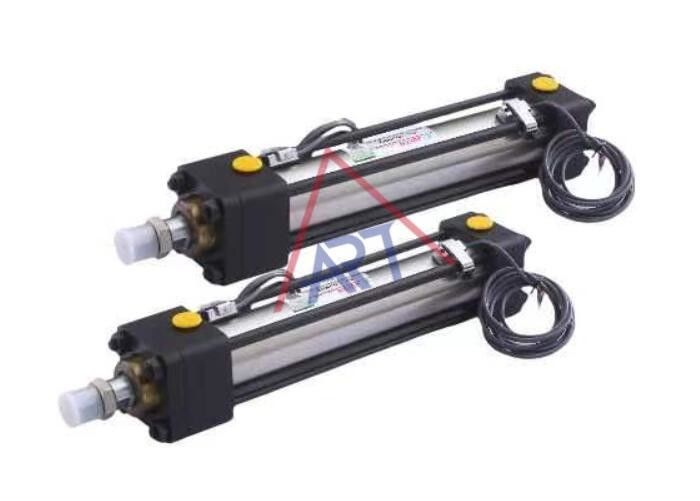

Hydraulische Drukcilinder het Dubbelwerkende Werken met de Regelbare Slag van NBR in Groepering

Beschrijving van de werkingstheorie:

De dubbele werking van deze hydraulische cilinder betekent dat deze kracht in beide richtingen kan uitoefenen door zowel de zuiger uit te breiden als terug te trekken.één op elk eindkapje, waardoor hydraulische vloeistof in en uit de cilinder kan stromen.

Wanneer de hydraulische vloeistof in een van de poorten wordt gepompt, duwt het de zuiger in één richting, waardoor de cilinder wordt verlengd.Het duwt de zuiger in de tegenovergestelde richting.De bandstaven zorgen ervoor dat de cilinder tijdens deze bewegingen stabiel blijft.

Dubbelwerkende hydraulische cilinders worden in een breed scala van toepassingen gebruikt, waaronder bouwmachines, landbouwmachines en industriële machines.Ze worden de voorkeur gegeven omwille van hun duurzaamheid., kracht en veelzijdigheid.

Berekening van de slag:

Bijvoorbeeld: een cilinder heeft een afvoer van 80 mm, 45 mm rod, staafpunt met FA-type en werkdruk 100 kgf/cm2

Antwoorden: 1.op basis van het type FA, tabel 1

2Bij n=2 en tabel 2 kan L als 1980 mm worden vastgesteld.

3.op basis van FA-type en externe afmetingen

L=F+W+H+CA=24+35+18+75=152mm

4.max.storke S=L1=1980-152=1828mm

Type	Voorwaarde	Coëfficiënt	Type	Voorwaarde	Coëfficiënt
LA LB		1/4	FB		1/4
		2			2
		2			2
FA		1/4
		2	TC		1
		4	CA
S=L-l S=Slag ((mm) L:Max. lengte van de slag ((mm) l:min.lengte van de slag ((mm)

Alignment stappen:

1Draai de slotnoot tegen de klok in met een vierkante cirkel.

2.Met behulp van een hex. sleutel de schroef B:

1) in de richting van de klok, zal de snelheid van de staaf vertragen

2) tegen de klok in de richting van de klok, de staaf snelheid zal worden verhoogd.

3.Na de uitlijning wordt met behulp van een zeshoekwerktuig de uitlijningsschroef B bevestigd en vervolgens de kussensnoot C gespannen om mogelijke

lekken uit kussensluiting D

4- Streng de slotmoer A.

Port- en cushionposities

SD-type	LA-type
Standard=A:invoerpoort B:kussingspositie D:controleventielpositie

bv. bestelformulier voor post HCA70-LA-C-100X200-B-B-A

Invoerpoort = B-positie

Kussing=A positie

De lengte van het kussen

	Bor ((mm)	L	Ik...
	32-63	20	10
	80 tot en met 160	25	15
	180- 224	30	27
	250	35	32

• Indien de beweging van een cilinder met lading hoger is dan 500 mm/sec,
• Als de bewegende snelheid hoger is dan 750 mm/sec, moeten externe snelheidsreductieventielen worden gebruikt.

Het verzoekniet alleen voor de productie van mechanische werktuigmachines en metaalverwerkingsapparatuur, maar kan ook op grote schaal worden gebruikt in aandrijvingen van staal, controle van kerncentrales, passagiersliften, enz.

Type	Symbool	Tekening	Met Bellow	Warmtebestendige	Bor ((mm)
					32,40,50,63,80,100,125,150,180,200,224,250
Dubbel optreden	HCA		HCA-H	HCA-J
Doppelstaaf	HCC		HCC-H	HCC-J
Doppelstaven met uitlijning	HCD		HCD-H	HCD-J

HC2- Dat is...Een- Dat is...70- Dat is... - Dat is...SD- Dat is...C- Dat is...100- Dat is...200ST- Dat is... - Dat is... - Dat is... - Dat is... - Dat is... - Dat is...

1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

Specificeren van het benodigde materiaal bij het bestellen

(1)N:NBR

(2)V:F≤200°C

Fabriek:

Waarom de hydraulische cilinder vastbinden?

De kraaghydraulische cilinders zijn een specifiek ontwerp van hydraulische cilinders dat wordt gekenmerkt door het gebruik van kraagstangen om de cilinder bij elkaar te houden.Hier zijn een aantal redenen waarom bindstang hydraulische cilinders worden vaak gebruikt:

Kosteneffectief ontwerp:De productie van kraakstaafcilinders is over het algemeen kosteneffectiever dan die van gelaste of gegraven carrosseriecilinders.een eenvoudiger en zuiniger bouwproces mogelijk maken.

Gemakkelijk onderhoud en reparatie:Het ontwerp van de banden maakt het onderhoud en de reparatie gemakkelijker.toegang tot de interne onderdelen zonder het hele cilinder te ontmantelen.

Modulariteit: Tape-cilinders zijn vaak modulair ontworpen, waardoor het gemakkelijker is om afzonderlijke onderdelen te vervangen of specifieke onderdelen te upgraden.

Verscheidenheid:Tie rod cilinders zijn verkrijgbaar in een breed scala aan maten en configuraties, waardoor ze veelzijdig zijn voor verschillende toepassingen.

Hoogdrukwaarden: De kraakstaafcilinders zijn geschikt voor hoge druktoepassingen.waardoor deze cilinders hogere druk kunnen weerstaan zonder afbreuk te doen aan de veiligheid of prestaties.

Een breed toepassingsgebied:Tie rod hydraulische cilinders zijn geschikt voor een breed spectrum van toepassingen, waaronder industriële machines, bouwmachines en materiaalverwerkingssystemen.

Aanpassing: Fabrikanten kunnen de hydraulische cilinders van de kraakstaaf eenvoudig aanpassen aan specifieke toepassingsvereisten, zoals slaglengtes, boorgroottes en montageopties.Deze flexibiliteit maakt ze aanpasbaar aan diverse industriële behoeften.

Terwijl kraakstaafcilinders hun voordelen hebben, is het essentieel om rekening te houden met de specifieke vereisten van de toepassing bij het kiezen van een hydraulische cilinderontwerp.bedrijfsomstandigheden, en begrotingsbeperkingen zullen van invloed zijn op de keuze van het meest geschikte type hydraulische cilinder.

Veelgestelde vragen
Q1: Bent u een fabrikant of een handelsonderneming?
We hebben onze eigen fabriek, zodat we de beste prijs kunnen bieden, evenals de eerste service.


Q2: Accepteert u aanpassing of niet-standaard producten?
Ja, we kunnen de producten aanpassen zoals de klant vereist.


Q3: Wat is uw MOQ?
MOQ hangt af van de behoeften van onze klanten.


Q4: Hoe lang is uw levertijd?
Normaal gesproken is de levertijd 7 dagen als we voorraad hebben. Als we geen voorraad hebben, duurt het 15-30 werkdagen. En het hangt ook af van de hoeveelheid en eisen van de producten.


V5: Wat zijn uw betalingsvoorwaarden?
T/T. Als u vragen heeft, neem dan gerust contact met ons op.
